Пылеуловитель циклонного типа ПЦТ

Описание

Пылеуловитель циклонного типа (ПЦТ) - это оборудование, с помощью которого осуществляется очистка природного газа от сухих механических частиц и капельной жидкости (конденсата, воды с метанолом и т.д.). ПЦТ предназначены для установки и эксплуатации на открытом воздухе в составе:

  • компрессорных станций магистральных газопроводов;
  • блоков очистки и подготовки газа на газораспределительных станциях;
  • сети технологических трубопроводов.

Для эффективной работы пылеуловителя природный газ должен содержать в составе не более 0,005-0,1 кг/м3 механических примесей и не более 0,005 кг/м3 жидкости.

Конструкция пылеуловителя ПЦТ

Оборудование представляет собой вертикальный сварной аппарат цилиндрической формы, внутреннее пространство которого можно условно разделить на две основных секции.

Секция ввода и очистки газа состоит из нескольких мультициклонов (батарейных циклонов), которые закреплены на нижней решетке.

Секция сбора обеспечивает сбор уловленных частиц и жидких капель, полученных в процессе работы. Секция размещается в нижней части аппарата ПЦТ и обогревается змеевиковым подогревателем.

Контроль во время эксплуатации осуществляется за счет установленных манометров, уровнемеров и сигнализаторов уровня.

Схема пылеуловителя циклонного типа

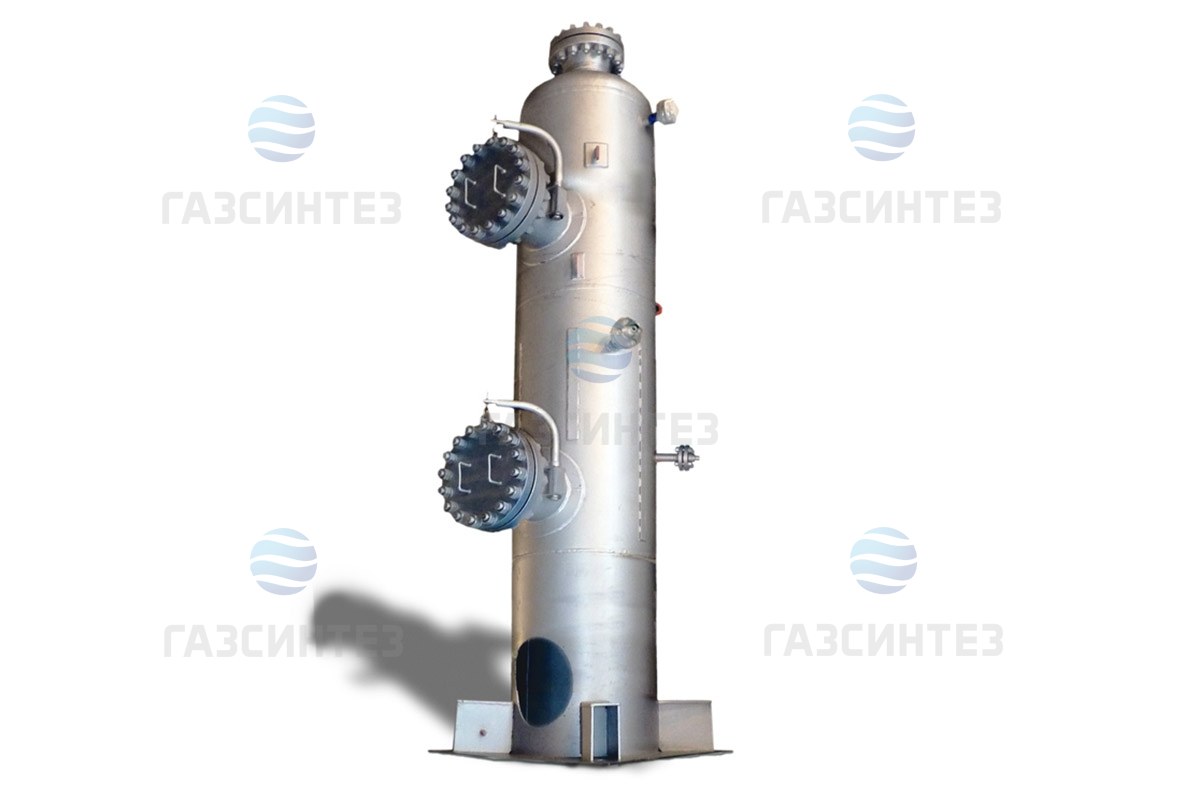

Схема пылеуловителя ПЦТ Завода ГазСинтез
  1. входной патрубок;
  2. верхняя секция;
  3. нижняя решетка;
  4. штуцеры контролирующих приборов;
  5. нижняя секция;
  6. люк-лаз;
  7. штуцеры слива конденсата;
  8. циклоны;
  9. входной патрубок;
  10. дренажный штуцер.

Технические характеристики пылеуловителя ПЦТ

Наименование параметра и характеристики Значение
Пропускная способность, м3 20 000 - 1 000 000
Диаметр, мм 1000 - 1400
Рабочее давление, МПа 0,3 - 10,0
Рабочая среда Природный газ с содержанием механических
примесей и жидкости (конденсат, метанол, вода)
Рабочая температура среды, °С от -10 до +50
Минимальная температура стенки, °С -60
Степень очистки, % 65-85 (частицы до 5 мкм)
85-90(частицы до 10 мкм)
90-99 (частицы до 20 мкм)
Диаметр входного и выходного патрубков, мм Под расчет
Толщина стенки, мм Под расчет
Количество конических циклонных элементов, шт Под расчет
Климатическое исполнение по ГОСТ 15150 У, ХЛ
Допустимая сейсмичность района по СНиП II-7-81, балл 8
Расчетный срок службы не менее, лет 20
Группа сосуда по ГОСТ Р 52630-2006 1

Принцип работы циклонного пылеуловителя

Природный газ через входной патрубок поступает в пылеуловитель циклонного типа и соударяется с отбойником, расположенным под углом к патрубку. Таким образом отсекаются крупные капли жидкой среды, которые стекают вместе с конденсатом на стенках аппарата в верхнюю полость сбора. После достижения заданного уровня, собранный конденсат автоматически сбрасывается через штуцер слива за счет избыточного давления.

Газ, в свою очередь, продолжает свое движение по внутренней части сосуда к параллельно работающим циклонам. Поток газа закручивается за счет лопаток под углом, расположенных на входе в циклоны. Кручение происходит по спирали, что позволяет очистить газ от механических частиц и мелкодисперсных капель, благодаря центробежной силе.

Затем очищенный газ передается в трубопровод через выходной патрубок, а собранные остатки скапливаются в секции сбора. Удаление продуктов очистки производится через дренажный штуцер в нижней части пылеуловителя.
